Blechschrauben

Mit Blechschraubengewinde nach DIN 7970 und Bohrspitze.

Mit Blechschraubengewinde nach DIN 7970 und Bohrspitze.

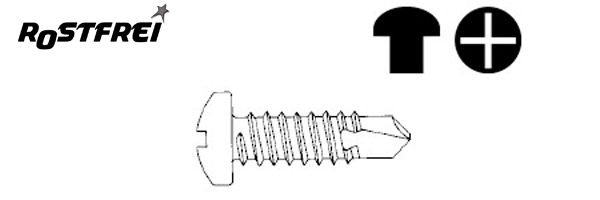

Mit Blechschraubengewinde nach DIN 7970, Bohrspitze und Phillips-Kreutzschlitz.

Mit Blechschraubengewinde nach DIN 7970, Bohrspitze und Phillips-Kreutzschlitz.

Mit Blechschraubengewinde nach DIN 7970, Bohrspitze und Phillips-Kreitzschlitz. Vormals Form P, Senkwinkel 90°.

Bohrschrauben mit Senkkopf, Form O, DIN 7504
- Blechschraubengewinde nach DIN 7970,
- Bohrspitze und
- Phillips-Kreitzschlitz PH oder TX .
- Senkwinkel 90°.

Mit Blechschraubengewinde nach DIN 7970, Bohrspitze und Phillips-Kreitzschlitz. Vormals Form Q, Senkwinkel 90°.

Für Verschraubung von Stahlprofilen, Aluminiumprofilen, Faserzementtafeln und Sandwichelementen auf Stahlunterkonsttruktionen 1,25 mm - 7 mm.

* Edelstahl A2 * Material 1.4301 verzinkt - gleitbeschichtet * Mit EPDM-Dichtscheibe * SW 3/8"*

Für Verschraubung von Stahlprofilen, Aluminiumprofilen, Faserzementtafeln, Holztafeln und Sandwichelementen auf Holz, Stahl bis 1,50 mm und Aluminiumunterkonstuktionen bis 3,00 mm.

Edelstahl A2 * Material 1.4301 verzinkt - gleitbeschichtet * Mit EPDM-Dichtscheibe E16 (E22 auf Anfrage) * SW 3/8"

* Blechverschraubungen in Sanitär,- und Heizungsbau
* Einsatz in Feuchträumen sowie Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe
* Die Bleche der zu verschraubenden Teile müssen größer sein, als die Steigung des Gewindes der ausgewählten Schraube
* Antriebsform: Pozidrive
* Gewindeart: Blechgewinde
* Kopfform: Kappenkopf

* Blechverschraubungen in Sanitär- und Heizungsbau
* Einsatz in Feuchträumen sowie Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe
* Die Bleche der zu verschraubenden Teile müssen größer sein als die Steigung des Gewindes der ausgewählten Schraube
* Blechgewinde
* ISK
* Kopf nach DIN 912

* Für Stahlunterkonstruktionen

Technische Informationen:
Vorbohrtabelle für Unterkonstruktion
Stahldicke: Vorbohr-Ø:
1,5 - 5,0 mm >>> 6,8 mm
6,0 mm >>> 7,0 mm
8,0 mm >>> 7,2 mm
> 10,0 mm >>> 7,4 mm

* Empfohlene Schraubenlänge (L1): Trapezprofi lhöhe/Sandwichdicke + 20 mm
* Die passende Kalotte zum verwendeten Profi l fi nden Sie unter Zubehör
* Abweichende Abmessungen auf Anfrage

* Für Holzunterkonstruktionen

Technische Informationen:

* Für Holzunterkonstruktionen empfehlen wir beim Vorbohren 6,0 mm (0,7 x D*)
* Einschraubtiefe in Holz = min. 4 x D* - max. 12 x D* (D* = Schrauben-Nenndurchmesser)
* Die passende Kalotte zum verwendeten Profi l fi nden Sie unter Zubehör
* Abweichende Abmessungen auf Anfrage
* Bauaufsichtliche Zulassung

TYP 1: Ausführung = Mit Sechskant SW7 (M 10) und Sechskant SW) (M 12) komplett montiert mit DIN 125, DIN 9021 (M 10), DIN 934, EPDM-Dichtung

TYP 2: Ausführung = Mit Sechskant SW7 (M 10) und Sechskant SW) (M 12) komplett montiert mit DIN 6923, EPDM-Dichtung

TYP 3: Ausführung = Mit Sechskant SW7 (M 10) und Sechskant SW) (M 12) komplett montiert mit Adapterblech 82x40x5 Langloch 11mm + DIN 6923, EPDM-Dichtung

Ohne bauaufsichtliche Zulassung!

HSS Hochprofilbohrer

* mit 118° Spitzenwinkel
* hohe Standzeit
* Zur Herstellung von Kernlochbohrungen für Fassadenschrauben und Nieten
* Wendelung 30 mm (L2)

* Kohlenstoffstahl gehärtet, verzinkt * Mit bauaufsichtlicher Zulassung * Bauteil 1 ab 0,63 - 2,00 mm * Bauteil 2 Stahlunterkonstruktion von 0,62 - 3,00 mm

Für Holzunterkonstruktionen * SW 8 und Dichtscheibe Ø 14 mm * Stahl 15 - 20 µm verzinkt * Kopflackierung in RAL * Maximale Bohrleistung 3 mm

* Die vielfältige Bimetallschraube zur Befestigung von Sandwichpaneelen.
* Bohren und Schrauben in Einem
* 50% Zeitersparnis
* Bimetall - Edelstahl A2 und Stahl gehärtet
* Hoher Korrosionsschutz
* Unterkopfgewinde gegen Deformierung der Oberschale bei der Verschraubung
* weniger Befestigungspunkte nötig
* nahezu keine Bohrspäne

* Aluminium 1 mm mit EPDM Dichtung 2 mm
* Lochdurchmesser 7,3 mm, Kalottenlänge 45 mm
* Für Obergurtmontage von Bedachungen aus Stahl, Aluminium und Kunststoff, auch PMMA Acrylglas
* Stabilisiert die Profiltafel
* Vermeidet das Eindrücken des Obergurts
* Keine Schmutzablagerung durch optimierte Passform

Hinweis:
Auch in RAL lackiert erhältlich. Auf Anfrage auch für Schrauben mit Ø 10 mm und Ø 12 mm erhältlich.

* Aluminium 1 mm mit EPDM Dichtung 2 mm
* Lochdurchmesser 7,3 mm, Kalottenlänge 45 mm
* Für Obergurtmontage von Bedachungen aus Stahl, Aluminium und Kunststoff, auch PMMA Acrylglas
* Stabilisiert die Profiltafel
* Vermeidet das Eindrücken des Obergurts
* Keine Schmutzablagerung durch optimierte Passform

Hinweis:
Auch in RAL lackiert erhältlich. Auf Anfrage auch für Schrauben mit Ø 10 mm und Ø 12 mm erhältlich.

Patentierte
* Ein-Mann Montage komplett von oben, Montieren in der Hälfte der Zeit
* Deutlich verbesserte Dichtigkeit, Verbesserter Korrosionsschutz
* Ersetzt herkömmlichen Abstandshalter

Anwendungsbereich:
* Für Well- und Trapezprofile mit den Höhen 18, 22, 30, 35, 40, 45 und 50 mm
* Materialstärke max. 2 mm
* NEU: Für Acrylplatten bis Materialstärke 3 mm mit der Höhe 18 mm
* DSH2-Holz für Holz-UK mit einer Fassadenplattenschraube/DRIBO-Schraube (A2)

* Blindniethülse aus Aluminium AlMg 3,5
* Unverlierbarer Nietdornkopf
* Nietdorn Ø 2,6mm A2
* Nennmaße: Ø 4,8 mm
* Bohrloch: Ø 4,9 mm
* Normalbruchkraft auf Scherung 2020N, auf Zug 2800N

* Flachrundkopf, becherförmiger Nietschaft
* Blindniethülse aus Aluminium AlMG 5
* Nietdorn Ø 2,6 mm aus Edelstahl A2
* Unverlierbarer Nietdornkopf
* Luft- und spritzwasserdichte Verbindung
* Mehr Wandstärke durch verringerten Dorn entspricht hoher Scherfestigkeit

* Flachrundkopf, becherförmiger Nietschaft
* Blindniethülse aus Aluminium AlMg 5
* Nietdorn Ø 2,6mm A2
* Luft- und spritzwasserdichte Verbindung
* Unverlierbarer Nietdornkopf
* Mehr Wandstärke durch verringerten Dorn entspricht hoher Scherfestigkeit
* Nennmaße: Ø 4,8 mm
* Bohrloch: Ø 4,9 mm
* Normalbruchkraft auf Scherung 2260N, auf Zug 3110N

* Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4
