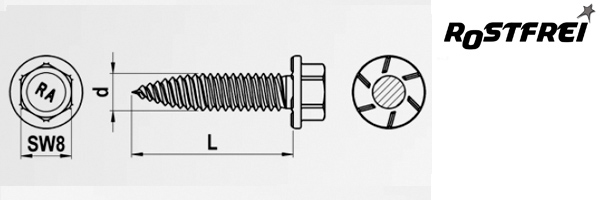

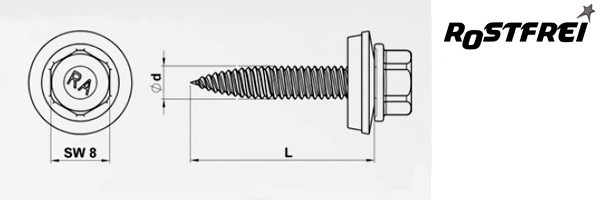

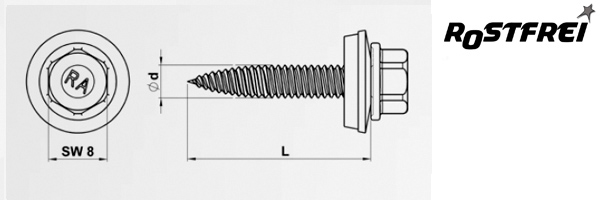

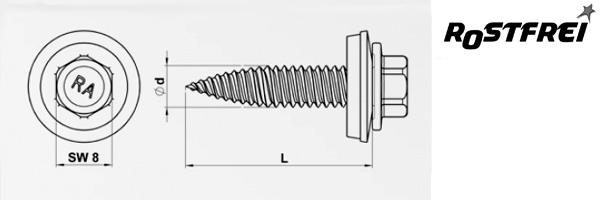

Dünnblechschr. REFABO Plus - Bimetall A2
* Die vielfältige Bimetallschraube zur Befestigung von Sandwichpaneelen.
* Bohren und Schrauben in Einem
* 50% Zeitersparnis
* Bimetall - Edelstahl A2 und Stahl gehärtet
* Hoher Korrosionsschutz
* Unterkopfgewinde gegen Deformierung der Oberschale bei der Verschraubung
* weniger Befestigungspunkte nötig
* nahezu keine Bohrspäne
* Bimetall (Edelstahl A2/Stahl gehärtet) spezial beschichtet
* Spanlose Verarbeitung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube
langsam anziehen
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.304a/ 3.305a
und Z-14.1-537, Anlage 3.2.21/ 3.1.30
* Spanlose Verarbeitung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube
langsam anziehen
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.304a/ 3.305a
und Z-14.1-537, Anlage 3.2.21/ 3.1.30
* Für Stoßblechverbindungen
* Spanlose Verarbeitung
* Kann bei Bedarf wieder gelöst werden
* Bimetall (Edelstahl A2/Stahl gehärtet) Zink gleitbeschichtet
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei: Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube langsam anziehen
* Bitte bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.304a/ 3.305a und Z-14.1-537, Anlage 3.2.21/ 3.1.30 beachten
* Spanlose Verarbeitung
* Kann bei Bedarf wieder gelöst werden
* Bimetall (Edelstahl A2/Stahl gehärtet) Zink gleitbeschichtet
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,0 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei: Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube langsam anziehen
* Bitte bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.304a/ 3.305a und Z-14.1-537, Anlage 3.2.21/ 3.1.30 beachten
* Bimetall (Edelstahl A2/Stahl gehärtet) spezial beschichtet
* Spanlose Verarbeitung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,4 — 1,25 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,4 — 1,25 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube
langsam anziehen
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.306b/ 3.307b
und Z-14.1-537, Anlage 3.1.31/ 3.2.22 und Z-14.4-668
* Spanlose Verarbeitung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,4 — 1,25 mm und Alu 0,5 — 1,2 mm
* Bauteil 2, Blech aus Stahl ab 0,4 — 1,25 mm und Alu 0,5 — 1,2 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube
langsam anziehen
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.306b/ 3.307b
und Z-14.1-537, Anlage 3.1.31/ 3.2.22 und Z-14.4-668
* Spanlose Verarbeitung
* Bimetall (Edelstahl A2/Stahl gehärtet)
* Zink gleitbeschichtet
* Mit Sperrverzahnung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,25 mm und Alu 0,5 — 1,5 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,25 mm und Alu 0,5 — 1,5 mm
* Zur Befestigung von Stehfalzhaltern aus Aluminium vorgelocht auf Stahlunterkonstruktion 0,75 - 1,25 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm.
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm.
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube langsam
anziehen.
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.306b.
Für die Befestigung von Stehfalzhaltern beachten Sie bitte die bauaufsichtliche Zulassung Z-14.4-668 sowie die
Angaben der jeweiligen Systemhersteller.
* Bimetall (Edelstahl A2/Stahl gehärtet)
* Zink gleitbeschichtet
* Mit Sperrverzahnung
* Schlüsselweite SW 8
* Zweigangvollgewinde
* Mit bauaufsichtlicher Zulassung
* Bauteil 1, Blech aus Stahl ab 0,5 — 1,25 mm und Alu 0,5 — 1,5 mm
* Bauteil 2, Blech aus Stahl ab 0,5 — 1,25 mm und Alu 0,5 — 1,5 mm
* Zur Befestigung von Stehfalzhaltern aus Aluminium vorgelocht auf Stahlunterkonstruktion 0,75 - 1,25 mm
Technische Informationen:
* Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm.
* Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm.
* Verarbeitungsdrehzahl 1600 bis 1800 U/min bis das Blech durchdrungen ist, dann stoppen und Schraube langsam
anziehen.
Bitte beachten Sie grundsätzlich die Angaben in der bauaufsichtlichen Zulassung Z-14.1-4, Anlage 3.306b.
Für die Befestigung von Stehfalzhaltern beachten Sie bitte die bauaufsichtliche Zulassung Z-14.4-668 sowie die
Angaben der jeweiligen Systemhersteller.
